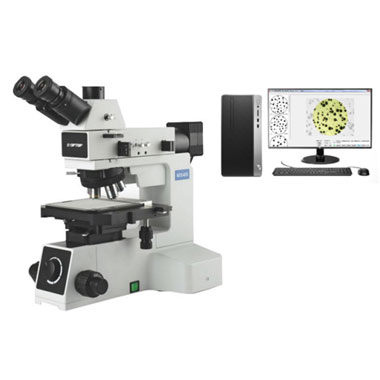

产品特点：
1.观察筒
宽视场铰链式三目观察筒，适用于4英寸平台配合使用。
2.反射照明器
单颗大功率5W白色LED照明，带斜照明机构。切换至斜照明时，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。
3.高性能物镜转换器
MX-4RW转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据需求可配置不同孔位的转换器。
-
应用范围：
广泛应用于教学科研、金相分析、工业检测等领域。
-
技术参数：
FMIA2023金相图像分析软件概述：
FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。
软件系统国标库内包含了150个类别约760个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
FMIA2023金相图像分析软件特性：
(1)、软件安装更直观简洁：全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
(2)、正版软件保证体系：软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
(3)、需求标准可定制：标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
(4)、7大检验类别快速入口：统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
(5)、报告模板可修改：可为不同企业量身定做报告模板。
(6)、正版软件可升级：依据国家标准化委员会标准推行时间，进行软件免费升级。
(7)、适用电脑系统广：本软件可在Windows 10、Windows11 下安装运行。
FMIA2023金相图像分析软件标准：国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2021球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM E45-2013钢中夹杂物含量的评定方法
FMIA2023金相图像分析软件基本功能：
1、 组织分析：正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)、自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)、比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
(3)、多模块评级：可以同时统计多个模块。
2、图像测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
(1)、数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
(2)、保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3、国标图库：软件提供了查看图库功能，为用户提供了国家标准级别图库。

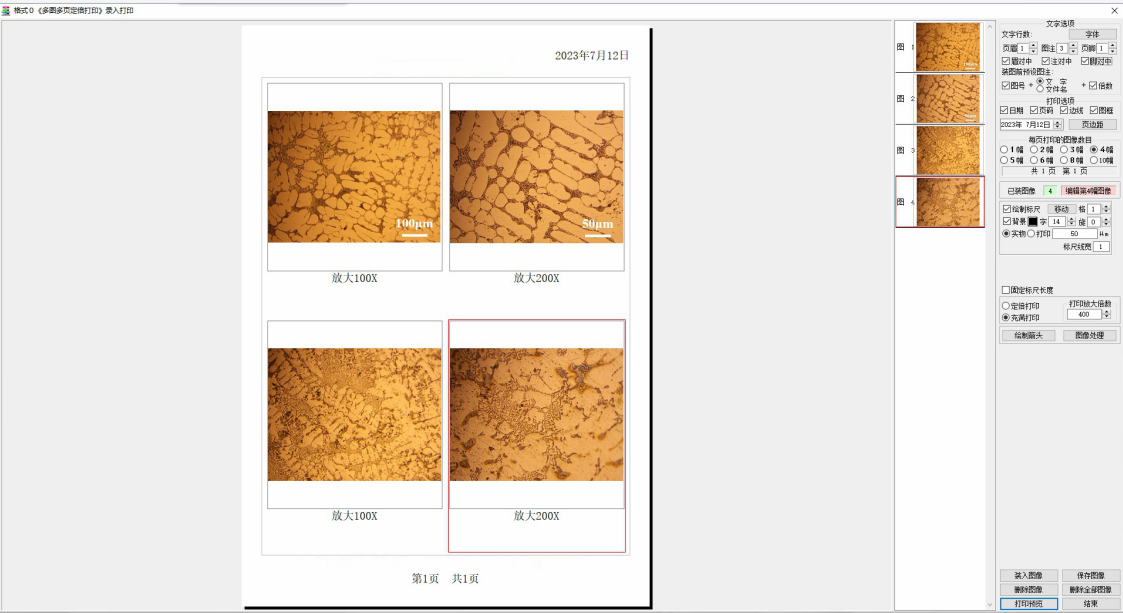

4、定倍打印：软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5、检验报告：可生成WORD、EXCEL、PDF报告模式.
6、FMIA2023金相图像分析软件组成：
(1)、软件程序FMIA2023（U盘）；
(2)、加密锁：USB型+动态码验证；
(3)、文字资料：《使用说明书》（在U盘上）；
(4)、0.01mm测微标尺。
(5)、CCD摄像装置（选配）。
(6)、适配镜接口（选配）。
-
附件配置：
配置
整机型号
部件
规格
MX-4RW
可选观察方法
明场/斜照明/偏振光/DIC/透射光
O
光学系统
无限远色差校正光学系统
·
观察筒
30°倾斜，铰链三目观察筒，分光比R:T=100：0或50：50
·
目镜
高眼点大视野平场目镜PL10X/22mm
·
高眼点大视野平场目镜PL10X/22mm（视度可调，可带测微尺）
O
高眼点大视野平场目镜PL15X/16mm
O
无限远长距平场消色差物镜
LMPL 5X /0.15 DIC WD10.8mm
·
LMPL 10X/0.3 DIC WD12.2mm
·
LMPL 20X/0.45 DIC WD4mm
·
LMPL 50X/0.55 WD7.9mm
·
LMPL 100X/0.80 WD2.1mm
O
转换器
5孔内倾式转换器，带DIC插槽
·
调焦机构
粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置100-240V宽电压变压器，双路电源输出
·
载物台
4”双层机械移动平台，平台面积230X215mm，行程105x 105mm，带玻璃平台，右手位X、Y移动手轮，配平台接口
·
反射照明系统
带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。单颗大功率5W LED，白色，光强连续可调。
·
透射照明系统
单颗大功率5W LED，白色，光强连续可调。N.A.0.5聚光镜，带可变孔径光阑
·
其他附件
起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板
·
反射用干涉滤色片组
·
DIC微分干涉组件
O
金相分析系统
FMIA2023正版金相分析软件、索尼芯片500万摄像装置、0.5X适配镜接口、测微尺。
·
电脑
惠普商务机
O
注：“·”为标准配置；“ O”为选购件
