洛氏硬度试验法及其应用-知金

洛氏硬度试验法及其应用

发布时间：2018-09-05 来源：作者：

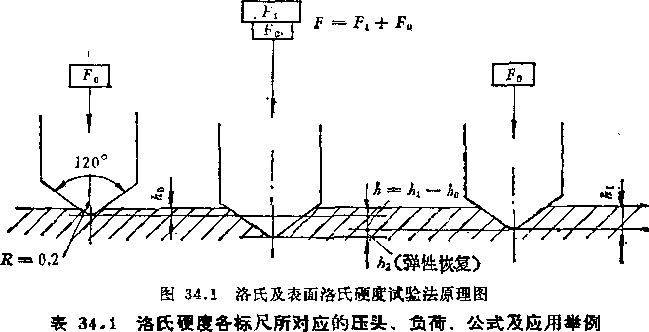

洛氏硬度计试验法是在1919年由美国人S. R Rockwell发明.这种试验法是用金刚石圆锥体（锥角为120°，顶端球面半径为0.2毫米）或一定直径的钢球作压头，在预负荷<10公斤力）和总负荷 ^先后作用下压人试样，以在总负荷作用后，卸除主负荷巧而保留预负荷时的压人深度与在预负荷怍用下的压人深度^之差&來表示洛氏硬度见阖34.1).深度差大则硬度值低，反之则硬度计值髙.毎压人2微米为一个洛氏硬度单位.
洛氏硬度规定以符号HR表示，并注以所用标尺A、E、C等字样，如HKA、HRB、HRC等，
洛氏硬度值符号举例：HRC 50叩用C标尺测定的洛氏硬度值为50.
洛氏硬度各标尺所对应的压头、负荷、硬宠计算公式及应用举例，见表34.1,

尺	压头	预负荷 C公斤力>	总负荷 (公斤力）	硬度值计算公式	应用举例
A	金刚石阏锥角 12Gfl 顶端味而半径0.2奄米	10	60	h HB-100-y	硬质合金、後硪钢
D			100		薄钢、表面淬火钢
C			150		泮火铕、调质钢、硬铸铁
F	钢球直径l.s&a奄米 n/is英寸）	10	GJ)	h HR = 130-y	退火铜合金、薄软钢
S			100		软钢、铝合金、锏合金、可锒铸铁
G			伽		珠光体铁、铜、镍、锌、锒合含
H	钢球立径3.175奄米 U/8英寸）	10	60	h HR=130_y	退火铜合金
E K ,			100		铝、镁铝合金、软铕、铸铁
			ISO		铝、锌、铅、青铜、钕吉铜
P >1	钢味直径奄米 (i/4英寸）	10	60	h HR = 130-y	根软金属，如铝、锌、铅，锡苫塑料、硬纸扳等
			100
L			150
R V	钢球直径12.7毫米 <1/2英寸）	10	60	HR = 130-y	n 上
			100
			ISO

洛氏硬度试验法的标尺虽然很多，但国际上广泛应用的只有A、B和C三种标尺，
根据M际GB £30-63'命属洛氏硬度试验法H中规定,A、B、C三种标尺的测最范围见表34,2,
表34.2洛氏硬度标尺的测置范围

符	号	测里范围
n 尺	砚度值	测里范围
E	HRB	25 〜100
C	HRC	20 〜S7
A	HRA	70〜昉

—般式祥试验面必须精细制备使其平坦，不得带有油脂、氣化皮、裂缝、显著加工痕迹、凹坑以及其他外来污物t柷械加工试样表面时，应避免其过热或冷作硬化而改变金属的硬度值，
试样支承面及®度计工作台台面应请堉面无外來污物附宕，支承面上不应有毛刺.试样应稳定地安置在工作台上，在试验过程中不发生位移.在试样和工作台之间不允许放置任何衬垫，不允许使扭头与工作台面相触磁，在试样支承而和工作台面上均不得有压头压痕痕迹。

上一篇：布氏硬度计的测量误差

下一篇：几种因素对洛氏及表面洛氏硬度值的影响

洛氏硬度试验法及其应用

推荐新闻
